HF-3020全自动二次元影像测量仪

发布时间:2020-10-15 11:02:32人气:

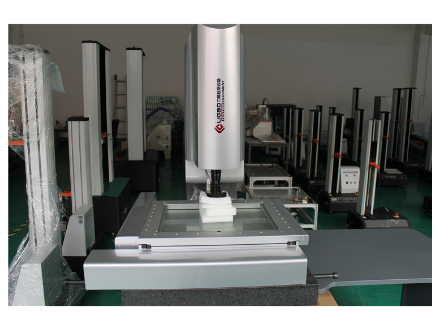

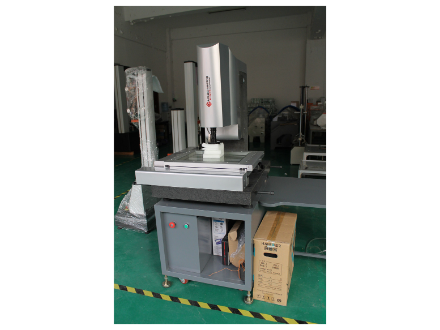

HF-3020 全自动二次元影像测量仪
一、影像仪特性
1、 汇集精密机械,测控系统,软件算法,光学设计,探针系统,多领域技术;
2、光学测量及探针测量(选配)可同时在一组编程中混合使用。
3、实现批量一体化精准测量,恒久如一。
二、精密机械、主要特点
1、 大理石底座、立柱保证具有极高的稳定性。
2、 精密V型导轨和研磨级滚珠螺杆,
3、 配松下高性能伺服马达全闭环控制,高稳定性、高精度、速度快。
4、日本索尼彩色CCD,拥有更高清测量画面.
5、轮廓光、表面光、同轴光(选配)灵活照明,清晰度高,测量精准无比.
6、贵阳新天精密光学尺0.001mm
四、系统参数:

型 号 HF-3020
行 程(mm) 300*200*200
外形尺寸(mm) 625*777*1080
工作台大小mm 460*360
重 量(kg) 280 kg
承 重(kg) 20 kg
测量精度(um) XY(3.0 + L / 200)μm **Z轴精度:5μm
光栅尺分辨率 1μm
导 轨 台湾上银 P级
摄像机 美国TEO彩色工业级高清CCD
光源 轮廓光 白色LED,亮度连续可调
表面光 白色LED,亮度连续可调
光学镜头 手动连续变倍及电子卡位镜头(选配)
放大倍率*** 光学放大倍率:0.7-4.5倍  影像放大倍率:30-225倍
工作距离 90 mm
软 件 DL测量软件(DL自动版)
运动控制 自动控制
电 源 220 V ± 10% ,50 Hz
(用电设备要求接地可靠:接地电阻小于4欧姆)
